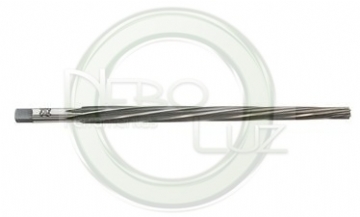

NBL55021600 Alargador cônico 16 mm Helic 1:50 corte Ø 15,8x20,4x230 mm |
| |
alargador conico para pinos
|
Código: |
NBL55021600 |
Valor: |
Valor sob consulta |
|
 |
|
Detalhes do produto |
Alargador para pinos,
DIN 1 e DIN 7978, haste cilíndrica, arraste quadrado, corte à direita. DIN 9 B
dente helicoidal, conicidade 1:50 (1º8’45”)
|
Código
|
Ø nominal
d1 (mm)
|
Ø menor
d3 (mm)
|
Ø maior
d4 (mm)
|
Comp do corte
l2 (mm)
|
Comp total
l1 (mm)
|
Ø da haste
d2 (mm)
|
Comp.
l4 (mm)
|
|
NBL55020300
|
3
|
2,9
|
4,06
|
58
|
80
|
4
|
5
|
|
NBL55020350
|
3,5
|
3,4
|
4,56
|
58
|
80
|
4
|
5
|
|
NBL55020400
|
4
|
3,9
|
5,26
|
68
|
93
|
5
|
5
|
|
NBL55020500
|
5
|
4,9
|
6,36
|
73
|
100
|
6,3
|
5
|
|
NBL55020600
|
6
|
5,9
|
8
|
105
|
135
|
8
|
5
|
|
NBL55020700
|
7
|
6,9
|
9,8
|
145
|
180
|
8
|
5
|
|
NBL55020800
|
8
|
7,9
|
10,8
|
145
|
180
|
10
|
5
|
|
NBL55020900
|
9
|
8,9
|
11,8
|
145
|
180
|
10
|
5
|
|
NBL55021000
|
10
|
9,9
|
13,4
|
175
|
215
|
12,5
|
5
|
|
NBL55021200
|
12
|
11,8
|
16
|
210
|
255
|
14
|
10
|
|
NBL55021300
|
13
|
12,8
|
17
|
210
|
255
|
14
|
10
|
|
NBL55021400
|
14
|
13,8
|
18
|
210
|
255
|
14
|
10
|
|
NBL55021500
|
15
|
14,8
|
19,4
|
230
|
280
|
18
|
10
|
|
NBL55021600
|
16
|
15,8
|
20,4
|
230
|
280
|
18
|
10
|
|
NBL55021800
|
18
|
17,8
|
22,8
|
250
|
310
|
20
|
10
|
|
NBL55022000
|
20
|
19,8
|
24,8
|
250
|
310
|
22,4
|
10
|
|
NBL55022500
|
25
|
24,7
|
30,7
|
300
|
370
|
28
|
15
|
|
NBL55023000
|
30
|
29,7
|
36,1
|
320
|
400
|
31,5
|
15
|
|
NBL55024000
|
40
|
39,7
|
46,5
|
340
|
430
|
40
|
15
|
|
NBL55025000
|
50
|
49,7
|
56,9
|
360
|
460
|
50
|
15
|
|
| |
|
|
|
|
 |
