- natural: Ponta única, Conglomerados, Múltiplos, Roletes.
- Diamantes Lapidado: Diaform, Fliesen, Fortuna, Landis, Duromêtros (medidores de dureza).
Utilizadas na dressagem e perfilamento de rebolos de óxido de alumínio e carboneto de silício.
É constituida em uma haste metálica (aço) e um diamante soldado em sua extremidade.
As pedras de diamante possuem diferentes medidas tendo sua unidade de peso expressa em quilates. Para cada tamanho de rebolo a ser dressado é recomendada uma determinada quilatagem onde mostramos na tabela de aplicações.
Condição de trabalho:
- Profundidade: 0,032mm por passada
- Avanço: 0,03mm a 0,15mm por volta
- Refrigeração: abundante
Como evitar o desgaste excessivo do dressador:
- Montar a haste o mais curto possível
- Evitar golpes e choques
- Girar o retificador +ou - 90º em intervalos regulares
- Em função do Diâmetro e largura do rebolo a ser dressado conforme a tabela abaixo:
O retificador deve ser montado com um ângulo de + ou - 15º em relação ao eixo horizontal do rebolo
|
Tabela de aplicações
|
|||||||||||||||||||||
|
Diâmetro do Rebolo
|
mm.
|
50
|
75
|
100
|
125
|
150
|
200
|
225
|
250
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
|
pol.
|
2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
9"
|
10"
|
12"
|
13"
|
14"
|
16"
|
18"
|
20"
|
22"
|
24"
|
26"
|
28"
|
30"
|
32"
|
|
|
Peso
do Diâmetro (em quilates)
|
0.10
|
0.15
|
0.20
|
0.25
|
0.30
|
0.40
|
0.45
|
0.50
|
0.60
|
0.70
|
0.75
|
0.80
|
0.90
|
1.00
|
1.25
|
1.50
|
1.75
|
2.00
|
2.50
|
3.00
|
|
|
Número da Ferramenta.
|
000
|
00
|
0
|
1
|
2
|
3
|
4
|
5
|
5A
|
5B
|
6
|
6A
|
6B
|
7
|
8
|
9
|
9A
|
10
|
11
|
12
|
|
| Retificadores naturais | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

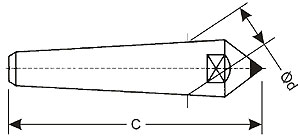

| Cone morse | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

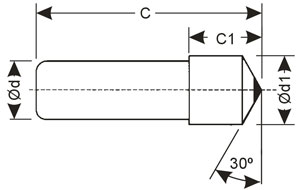

Retificadores Lapidados.
|
||||||||||||||||||||
|
Para perfilar rebolos
|
Diform
|
|||||||||||||||||||
|
 |
 |
||||||||||||||||||
|
Fortuna
|
Landis
|
|||||||||||||||||||
 |
 |
|||||||||||||||||||
| Durômetros | |
| Emsaio de Dureza - Sistema Rockwell 120º | |
 |
 |
 |
 |
 |
|
|
Sistema Rockwell - Diamante natural em forma de cone, com
ângulo de 120º e rio de 0,2 mm. A haste varia de acordo com os
dispositívos de fixação dos diversos fabricantes de aparelho de medição Sistema Vickers - Diamante natural lapidado com ângulo de 136º |
|
Retificadores  Rotativos
(Roletes) |
|
|
|
 |
 |
|

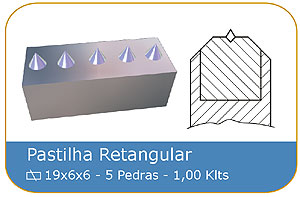

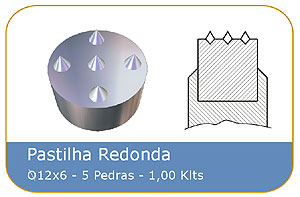

| Retificadores múltiplos | Retificadores Conglomerados | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

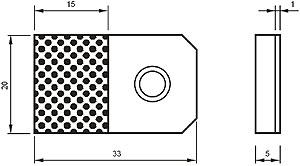

| Fliesen | |
|
Ferramentas para Perfilar (Diamantes Posicionados)
|
|
|
 |
| *As ferramentas acima são fornecidas em hastes paralelas, conicas ou sob desenho. | |
